EG 系列膨胀发电机



提升压缩机和膨胀机的效率


整体齿轮设计通过一个公用大齿轮操作两个小齿轮,为涡轮压缩机和透平膨胀机提供多速功能。这使您可以最佳速度运行各机器阶段,最终获得最佳效率。一般来说,采用最小型压缩机在经济上是最划算的。对于任何给定的叶轮直径,流量系数越高,抽吸率就越大。对于多级压缩机,第一级叶轮被指定为具有最大流量系数。如果轴速恒定(如单轴技术),则后续叶轮的流量系数会随着进口容积的减小而减小。随着之后压缩机级吸入量的降低会逐渐导致次优设计。


最佳效率和成本

借助整体齿轮技术,可根据压缩情况采用后续叶轮的速度,以便依照您的设备效率和成本实现最佳设计。事实上,整体齿轮技术非常适合根据特定流程条件和需求定制压缩机 – 尤其是对于具有较高压力比的情况。


整体齿轮技术的核心

我们的业绩记录包括根据 API 617 第 1 章和第 3 章建造了数百台整体齿轮装置。整体齿轮设备差不多是在 70 年前的空气分离行业中推出的。随后,其逐渐成为一项成熟的技术,得益于空气动力学、转子动力学和热力学知识的完善以及生产精确旋转及各种复杂组件的先进方法——且成本合理。轴封技术的改进进一步推动了该技术的发展,在 2002 年列入 API 617 第 7 版第 3 章后,整体齿轮压缩机被精炼厂和石化市场完全接受。随着复杂性的降低,通过小巧设计实现了更高的可靠性以及更低的重量,在当今,这种优势更加突出。


持久耐用的透平膨胀机

EG 系列坚固耐用的结构专为各种苛刻条件设计,可确保在最恶劣的工作环境中寿命持久地可靠运行,因此,无论您的工厂是独立的地热发电站还是繁忙的工厂,都能够得心应手


通过可调入口导向阀 (IGV) 进行全面的工艺控制

我们的可调入口导向阀 (IGV) 可在宽广的运行范围内实现的精确工艺控制,避免与入口节流阀控制相关的能量损耗


回收绿色能源

我们的膨胀发电机使您能够从可持续资源中回收电力。作为我们的核心竞争力之一,有机郎肯循环 (ORC) 技术打开了包括地热储层、工业废热和冷凝蒸汽在内的动力源的应用大门


最大限度地回收减压过程中释放的能量

供气管网系统,尤其是天然气,需要对来自管路的压力进行减压,以便输送至住宅使用。EG 系列膨胀机可回收气体压力中储存的能量,并将其转换为额外的收益


智能轴齿轮箱设计

EG 系列减速齿轮箱采用了平行轴和整体齿轮箱,以实现高效发电。膨胀机每级最高发电量增加至 25 MW,每台膨胀机最多有两级。

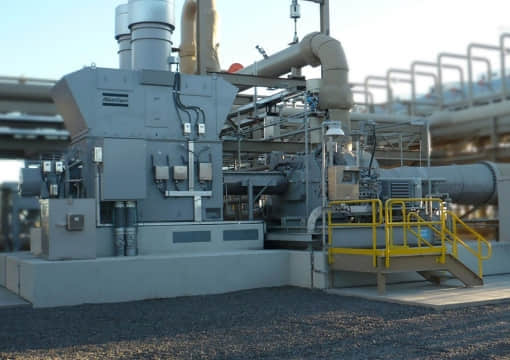

EG 系列膨胀发电机的产品技术说明

凭借完全满足您特定应用要求的多种配置,我们的 EG 系列膨胀发电机有助于从工业生产过程和可持续资源中生成电能。EG 系列采用了整体齿轮技术——这是业内最高效、最紧凑的传动系统设计,以实现每千瓦最低成本的传动系统解决方案。可靠的阿特拉斯·科普柯技术能提高效率,包括可调入口导向阀 (IGV),以在不断变化的环境条件中持续发电。
